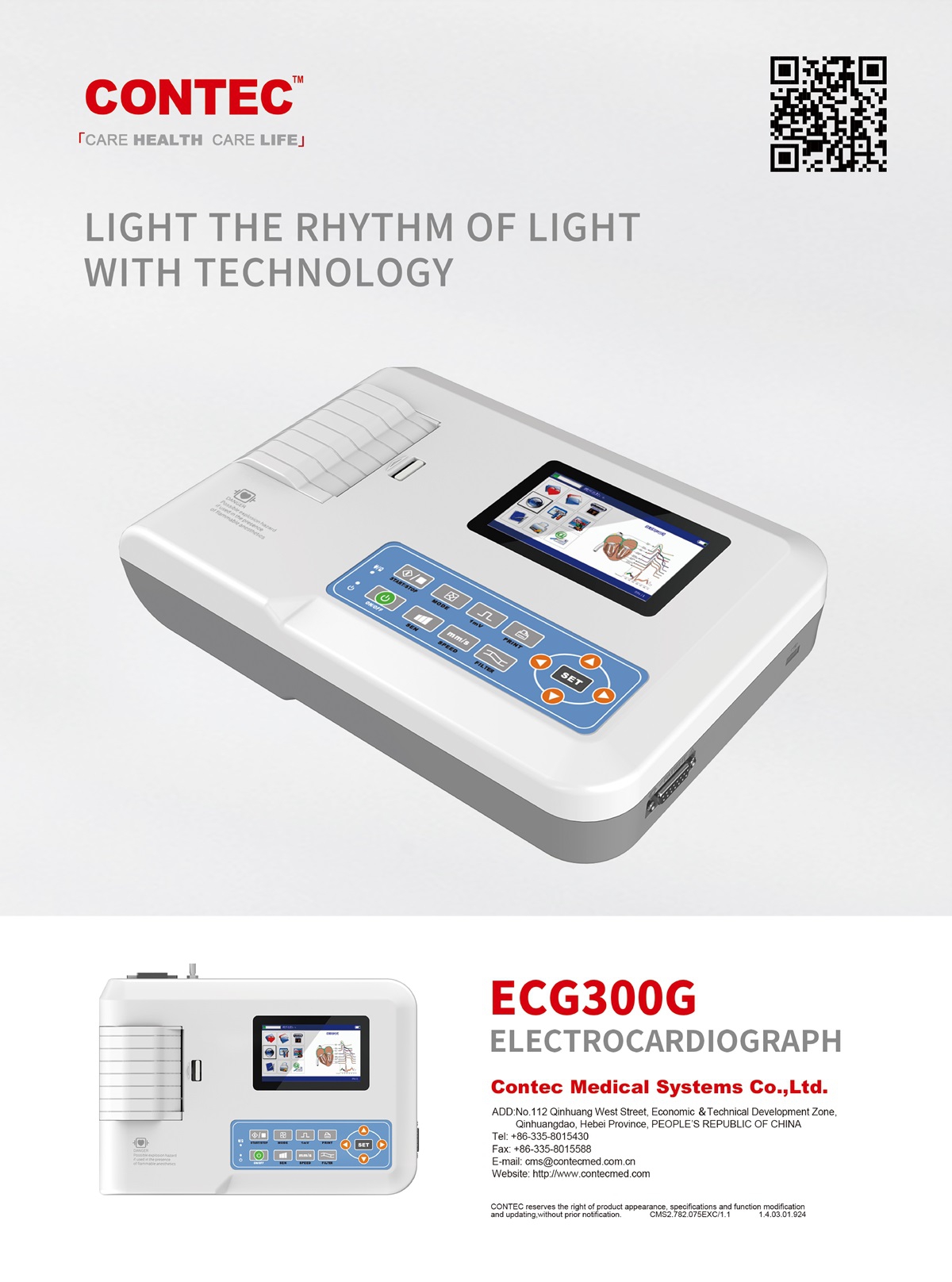

Máy Điện Tim, Model: ECG300G, CONTEC

Máy Điện Tim
Model: ECG300G
Hãng sản xuất: CONTEC
Xuất xứ : Trung Quốc

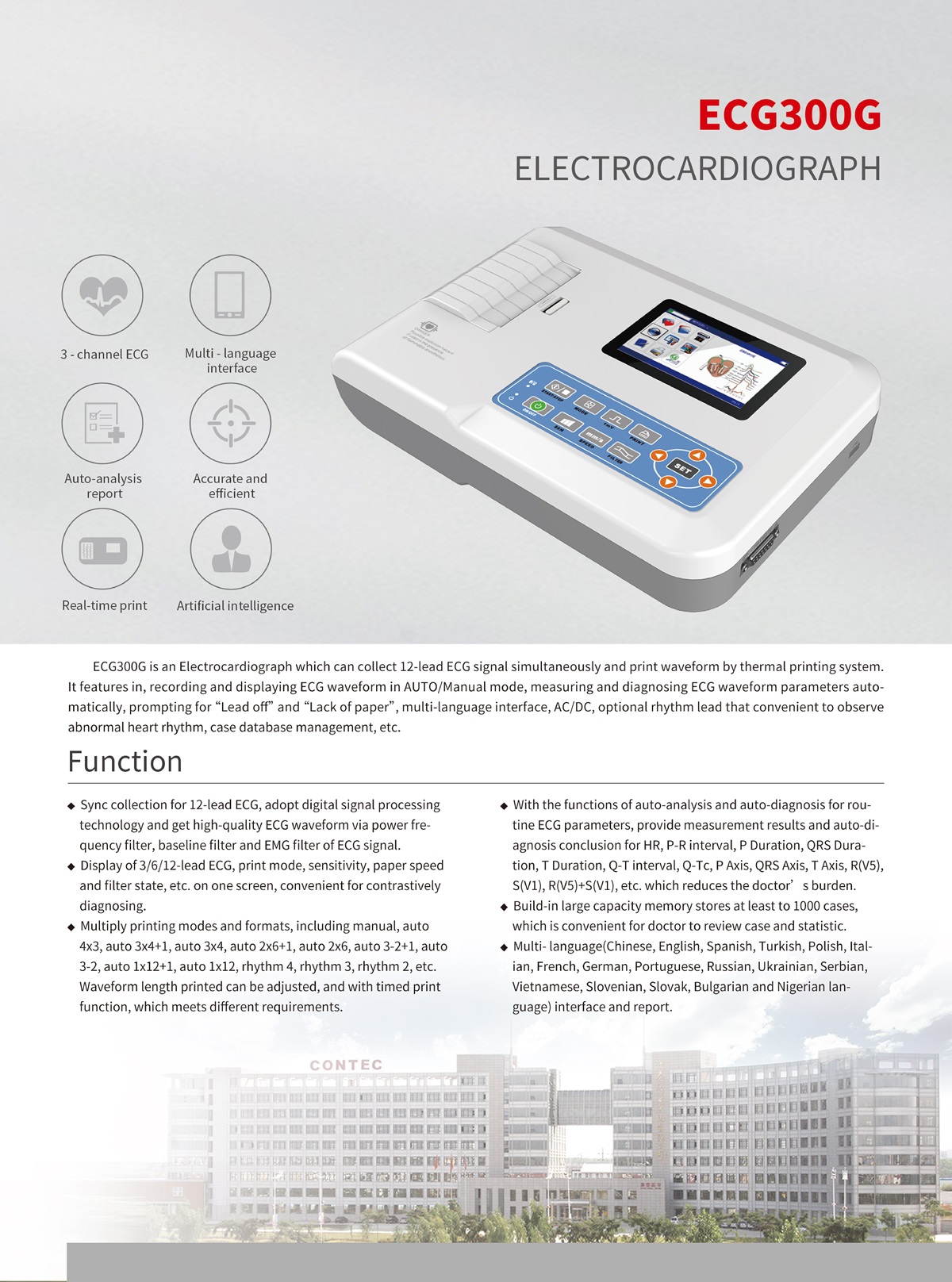

TÍNH NĂNG NỔI BẬT:
- Thu thập đồng bộ 12 đạo trình ECG, áp dụng công nghệ xử lý tín hiệu số thu nhận dạng sóng ECG chất lượng cao thông qua bộ lọc tần số nguồn, bộ lọc cơ sở và bộ lọc EMG.
- Hiển thị 3/6/12 đạo trình, chế độ in, độ nhạy, tốc độ giấy và trạng thái bộ lọc,.. trên một màn hình, thuận tiện cho việc chẩn đoán.
- Nhiều chế độ và định dạng in: thủ công, tự động 4x3, tự động 3x4+1, tự động 3x4, tự động 2x6+1, tự động 2x6, tự động 3-2+1, tự động 3-2, tự động 1x12+1, tự động 1x12, nhịp 4, nhịp 3, nhịp 2,...Có thể điều chỉnh độ dài dạng sóng in và có chức năng in theo thời gian, đáp ứng các yêu cầu khác nhau.
- Chức năng tự động phân tích và tự động chẩn đoán các thông số ECG thường quy, cung cấp kết quả đo và kết luận tự động chẩn đoán cho HR, khoảng P-R, thời gian P, thời gian QRS, thời gian T, khoảng Q-T, Q-Tc, trục P, trục QRS, trục T, R(V5), S(V1), R(V5)+S(V1),… tăng cường hỗ trợ Bác sĩ chẩn đoán kết quả.
- Đa dạng ngôn ngữ, hỗ trợ chẩn đoán Tiếng Việt.
- Phần mềm kết nối máy vi tính, thông qua cổng USB với chế độ theo dõi theo thời gian thực (realtime) và lưu kết quả bệnh nhân (thuận tiện trong việc quản lý hồ sơ bệnh án điện tử).
THÔNG SỐ KỸ THUẬT:
- Điều kiện môi trường :

 * Điều kiện hoạt động:

  + Nhiệt độ môi trường: 5℃~40℃

  + Độ ẩm tương đối: 25%~95% (không ngưng tụ)

  + Áp suất khí quyển: 700 hPa~1060 hPa

  +  Nguồn điện:

   - Điện áp: 100-240 V～

   - Tần số: 50 Hz, 60 Hz

   - Công suất đầu vào: ≤150 VA

   - Pin: Pin lithium sạc 7,4 V; 3500 mAh

 * Vận chuyển và lưu trữ:

  + Nhiệt độ môi trường: -20 ℃～+55 ℃

  + Độ ẩm tương đối: ≤95%

  + Áp suất khí quyển: 500 hPa～1060 hPa

- Nguồn vào: Điện áp nổi và bảo vệ khử rung tim

- Đạo trình: 12 đạo trình chuẩn

- Dòng rò rỉ bệnh nhân: <10µA

- Trở kháng đầu vào: ≥2.5 MΩ

- Tần số đáp ứng:

 + Biên độ đầu vào định mức 1.0 ; Tần số và dạng sóng đầu vào 0.67Hz~40Hz, sóng Sin ; Đáp ứng đầu ra tương đối ±10%^a
 + Biên độ đầu vào định mức 0.5 ; Tần số và dạng sóng đầu vào 40Hz~100Hz, sóng Sin ; Đáp ứng đầu ra tương đối +10 %, -30 %^a

 + Biên độ đầu vào định mức 0.25 ; Tần số và dạng sóng đầu vào 100Hz~150Hz, sóng Sin ; Đáp ứng đầu ra tương đối +10 %, -30 %^a

 + Biên độ đầu vào định mức 0.5 ; Tần số và dạng sóng đầu vào 150 Hz ~ 500 Hz, sóng Sin ; Đáp ứng đầu ra tương đối +10 %, -100 %^a

 + Biên độ đầu vào định mức 1.5 ; Tần số và dạng sóng đầu vào ≤1Hz,200ms, sóng tam giác ; Đáp ứng đầu ra tương đối +0 %, -10 %^b

(^a tương đối với 10Hz,   ^b tương đối với 200 ms)

- Hằng số thời gian: ≥3.2s

- CMRR: >105 dB

- Bộ lọc: tần số nguồn (AC50/60 Hz), điện cơ (25 Hz/35Hz (-3 dB)), bộ lọc đường cơ sở

- Phương pháp ghi: in nhiệt

- Loại giấy in: Giấy nhiệt tốc độ cao 80mm(W)×20m(L)

- Căn cứ thời gian tùy chọn (tốc độ ): 12,5 mm/s, 25 mm/s, 50 mm/s,… ; sai số: ±5%

- Độ lợi (độ nhạy): 5, 10, 20mm/mV,… độ chính xác : ±2%; Độ lợi chuẩn: 10mm/mV±0.2mm/mV

- Tự động ghi: thiết lập ghi theo định dạng và chế độ ghi tự động, tự động thay đổi đạo trình, tự động đo và phân tích.

- Ghi nhịp: thiết lập ghi theo định dạng và chế độ ghi nhịp, tự động đo và phân tích.

- Ghi thủ công: ghi theo định dạng ghi thủ công.

- Các thông số đo lường: HR, Khoảng PR, Thời lượng P, Thời lượng QRS, Thời lượng T, Khoảng QT/QTc, Trục P/QRS/T, Biên độ R(V5), Biên độ S(V1), Biên độ R(V5)+S(V1)

- Loại an toàn sản phẩm: Class I, Loại CF

- Điện áp điện trở phân cực: ±610 mV

- Mức độ nhiễu: ≤12 µVp-p

- Tần số lấy mẫu: 32 kHz

- Tần số lấy mẫu xử lý dữ liệu dạng sóng: 1kHz

- Độ chính xác lấy mẫu: 24 bit

- Tín hiệu phát hiện tối thiểu: 10Hz, 20µV (đỉnh - giá trị đỉnh) có thể phát hiện tín hiệu hình sin lệch

- Kênh phát hiện nhịp: tiêu chuẩn II

- Độ chính xác của tín hiệu đầu vào: ±5%.

- Biên độ lượng tử hóa: ≤5µV/LSB

- Kích thước: 315 mm(D)×215 mm(R)×77 mm(C)

- Trọng lượng tịnh: 1,6 kg

- Độ lệch thời gian giữa các kênh: <100 µs
CẤU HÌNH:

- Máy chính: 01 cái

- Cáp điện tim: 01 cái

- Điện cực kẹp tay chân: bộ 04

- Điện cực hút: bộ 06 cái

- Dây cáp USB: 01 sợi

- Dây nguồn : 01 sợi

- Giấy in : 01 cuộn

- Dây nối đất : 01 sợi

- Mã tải phần mềm kết nối máy tính: 01

- Hướng dẫn sử dụng: 01
