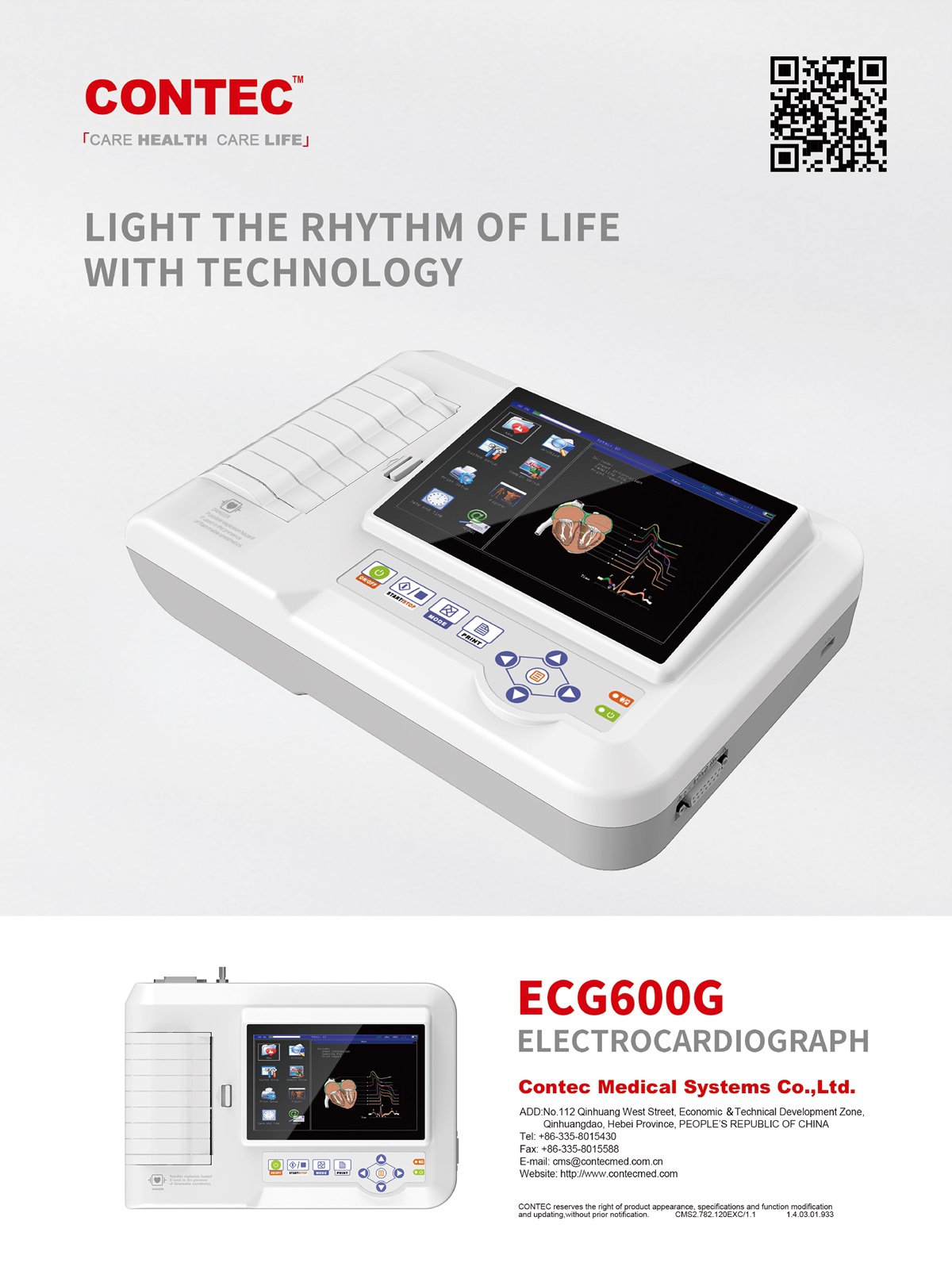

Máy Điện Tim, Model: ECG600G, CONTEC

Máy Điện Tim
Model: ECG600G
Hãng sản xuất: CONTEC
Xuất xứ : Trung Quốc

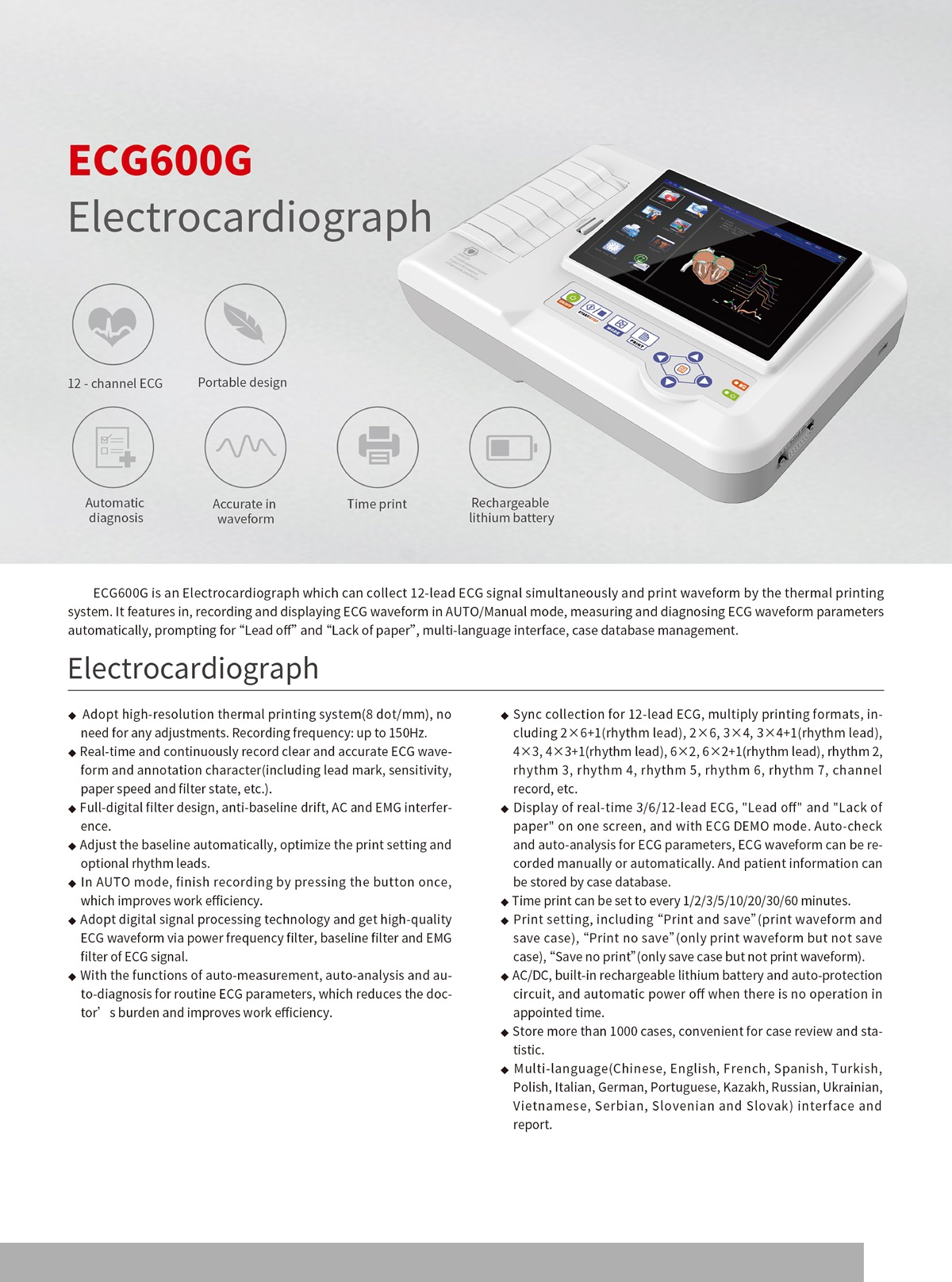

TÍNH NĂNG NỔI BẬT:

- Hệ thống in nhiệt độ phân giải cao (8 DOT/mm), không cần điều chỉnh. Tần suất ghi: 150Hz.

- Ghi lại dạng sóng ECG và chú thích rõ ràng, chính xác theo thời gian thực liên tục (bao gồm đánh dấu đạo trình, độ nhạy, tốc độ giấy, bộ lọc,…).

- Thiết kế bộ lọc kỹ thuật số hoàn toàn, chống lệch đường đạo trình, nhiễu AC và EMG

- Tự động điều chỉnh đường đạo trình, tối ưu hóa cài đặt in và các tùy chọn đạo trình.

- In TỰ ĐỘNG hoàn toàn, kết thúc in ấn bằng một phím, giúp cải thiện hiệu quả công việc.

- Áp dụng công nghệ xử lý tín hiệu số để thu được dạng sóng ECG chất lượng cao thông qua bộ lọc tần số nguồn, bộ lọc cơ sở và bộ lọc EMG.

- Với các chức năng tự động đo lường, tự động phân tích và tự động chẩn đoán các thông số điện tâm đồ thường quy, nâng cao hiệu quả công việc.

- Ghi nhận đồng bộ 12 đạo trình ECG, nhiều định dạng in: 2×6+1 (đạo trình nối dài), 2×6, 3×4, 3×4+1 (đạo trình nối dài), 4×3,4×3+1 (đạo trình nối dài), 6×2,6×2+1 (đạo trình nối dài), nhịp 2, nhịp 3, nhịp 4, nhịp 5, nhịp 6, nhịp 7, bản ghi kênh,…

- Hiển thị ECG 3/6/12 đạo trình thời gian thực, cảnh bảo "Đạo trình đang tắt" và "Hết giấy" trên màn hình, Có chế độ DEMO. Tự động kiểm tra và phân tích các thông số ECG, dạng sóng ECG có thể được ghi lại thủ công hoặc tự động. Và thông tin bệnh nhân có thể được lưu trữ theo cơ sở dữ liệu ca bệnh.

- Có thể thiết lập thời gian tái in lại sau mỗi 1/2/3/5/10/20/30/60 phút.

- Thiết lập in: "In và lưu", "In và không lưu", "Lưu và không in".

- Nguồn AC/DC, pin lithium có thể sạc lại tích hợp và mạch bảo vệ tự động, tự động tắt nguồn khi không có hoạt động trong thời gian đã chỉ định.

- Đa dạng ngôn ngữ, hỗ trợ chẩn đoán Tiếng Việt.
- Phần mềm kết nối máy vi tính, thông qua cổng USB với chế độ theo dõi theo thời gian thực (realtime) và lưu kết quả bệnh nhân (thuận tiện trong việc quản lý hồ sơ bệnh án điện tử).
THÔNG SỐ KỸ THUẬT:

- Màn hình LCD màu, cảm ứng, 7"
- Điều kiện môi trường :

 * Điều kiện hoạt động:

  + Nhiệt độ môi trường: 5℃~40℃

  + Độ ẩm tương đối: 25%~95% (không ngưng tụ)

  + Áp suất khí quyển: 700 hPa~1060 hPa

  +  Nguồn điện:

   - Điện áp: 100-240 V～

   - Tần số: 50 Hz, 60 Hz

   - Công suất đầu vào: ≤150 VA

   - Pin: Pin lithium sạc 7,4 V; 3500 mAh

 * Vận chuyển và lưu trữ:

  + Nhiệt độ môi trường: -20 ℃～+55 ℃

  + Độ ẩm tương đối: ≤95%

  + Áp suất khí quyển: 500 hPa～1060 hPa

- Nguồn vào: Điện áp nổi và bảo vệ khử rung tim

- Đạo trình: 12 đạo trình chuẩn

- Dòng rò rỉ bệnh nhân: <10µA

- Trở kháng đầu vào: ≥2.5 MΩ

- Tần số đáp ứng:

 + Biên độ đầu vào định mức 1.0 ; Tần số và dạng sóng đầu vào 0.67Hz~40Hz, sóng Sin ; Đáp ứng đầu ra tương đối ±10%^a
 + Biên độ đầu vào định mức 0.5 ; Tần số và dạng sóng đầu vào 40Hz~100Hz, sóng Sin ; Đáp ứng đầu ra tương đối +10 %, -30 %^a

 + Biên độ đầu vào định mức 0.25 ; Tần số và dạng sóng đầu vào 100Hz~150Hz, sóng Sin ; Đáp ứng đầu ra tương đối +10 %, -30 %^a

 + Biên độ đầu vào định mức 0.5 ; Tần số và dạng sóng đầu vào 150 Hz ~ 500 Hz, sóng Sin ; Đáp ứng đầu ra tương đối +10 %, -100 %^a

 + Biên độ đầu vào định mức 1.5 ; Tần số và dạng sóng đầu vào ≤1Hz, 200ms, sóng tam giác ; Đáp ứng đầu ra tương đối +0 %, -10 %^b

(^a tương đối với 10Hz,   ^b tương đối với 200 ms)

- Hằng số thời gian: ≥3.2s

- CMRR: >105 dB

- Bộ lọc: tần số nguồn (AC50/60 Hz), điện cơ (25 Hz/35Hz (-3 dB)), bộ lọc đường cơ sở

- Phương pháp ghi: in nhiệt

- Loại giấy in: Giấy nhiệt tốc độ cao 110mm(W)×20m(L)

- Tốc độ: 12,5 mm/s, 25 mm/s, 50 mm/s,…; sai số: ±5%

- Độ lợi (độ nhạy): 5, 10, 20mm/mV,… độ chính xác : ±2%; Độ lợi chuẩn: 10mm/mV±0.2mm/mV

- Tự động ghi: thiết lập ghi theo định dạng và chế độ ghi tự động, tự động thay đổi đạo trình, tự động đo và phân tích.

- Ghi nhịp: thiết lập ghi theo định dạng và chế độ ghi nhịp, tự động đo và phân tích.

- Ghi thủ công: ghi theo định dạng ghi thủ công.

- Các thông số đo lường: HR, Khoảng PR, Thời lượng P, Thời lượng QRS, Thời lượng T, Khoảng QT/QTc, Trục P/QRS/T, Biên độ R(V5), Biên độ S(V1), Biên độ R(V5)+S(V1)

- Loại an toàn sản phẩm: Class I, Loại CF

- Điện áp điện trở phân cực: ±610 mV

- Mức độ nhiễu: ≤12 µVp-p

- Tần số lấy mẫu: 32 kHz

- Tần số lấy mẫu xử lý dữ liệu dạng sóng: 1kHz

- Độ chính xác lấy mẫu: 24 bit

- Tín hiệu phát hiện tối thiểu: 10Hz, 20µV (đỉnh - giá trị đỉnh) có thể phát hiện tín hiệu hình sin lệch

- Kênh phát hiện nhịp: tiêu chuẩn II

- Độ chính xác của tín hiệu đầu vào: ±5%.

- Biên độ lượng tử hóa: ≤5µV/LSB

- Kích thước: 315mm (D)× 215mm (R)× 92mm(C)

- Trọng lượng tịnh: 1,7kg

- Độ lệch thời gian giữa các kênh: <100 µs
CẤU HÌNH:

- Máy chính: 01 cái

- Cáp điện tim: 01 cái

- Điện cực kẹp tay chân: bộ 04

- Điện cực hút: bộ 06 cái

- Dây cáp USB: 01 sợi

- Dây nguồn : 01 sợi

- Giấy in : 01 cuộn

- Dây nối đất : 01 sợi

- Mã tải phần mềm kết nối máy tính: 01

- Hướng dẫn sử dụng: 01
